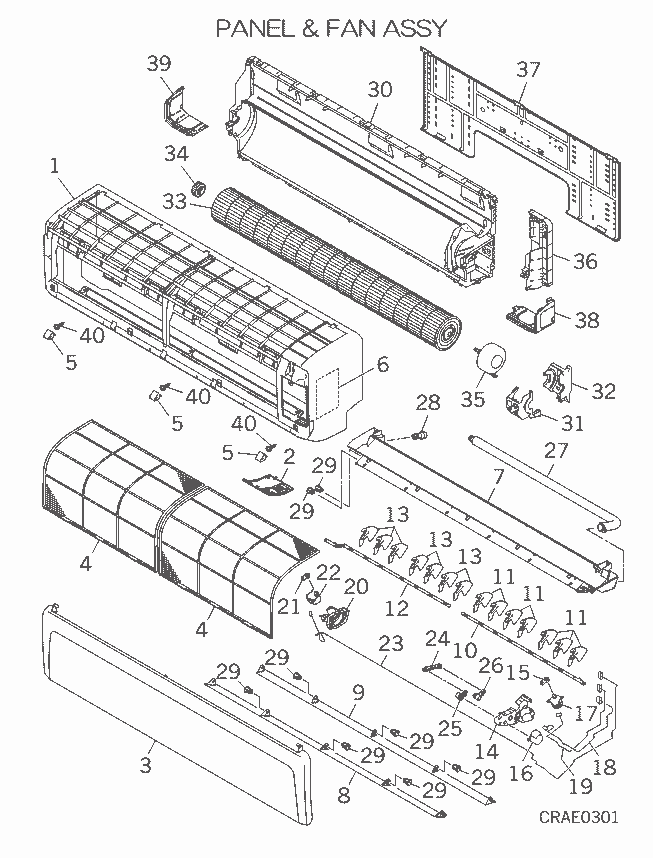

SRK24YRA-W PANEL AND FAN ASSY

SRK24YRA-W PANEL AND FAN ASSY

Parts List

Key:
Instock.
Nilstock.
Contact MRE.

Check the parts position number [ ] matching with the drawing. Login to view prices.

[1] Out of Stock
RLD122A001B
PANEL,FRONT
[1-6] In Stock
RLD102A001W
PANEL ASSY,FRONT
[2] In Stock
RLD133A001G
PLATE ASSY ORNAMENT
RLD133A001G
[3] In Stock
RLD435A003L
PANEL ASSY AIR INLET
Notes: AIR INLET PANEL / FILTER COVER. for ARM INLET/HINGE/CLIPS use - Left = RLD129A009 / Right = RLD129A008
[4] In Stock
RLD437A001
FILTER,AIR
Notes: W507.5xH401.5(t2), RETURN AIR / DUST FILTER - THIS MODEL HAS 2 - SOLD INDIVIDUALLY
[5] In Stock
RLD129A007
CAP
RLD129A007
[6] In Stock
RLD011G001
LABEL,WIRING
[7] In Stock
RLD435A001C
GRILLE ASSY, AIR OUT
Notes: INCLUDES DRIP/CONDENSATE TRAY ALL LOUVERS, LOUVER HARNESSS AND LOUVER MOTORS
[7-29] In Stock
RLD435A001C
GRILLE ASSY, AIR OUT
Notes: INCLUDES DRIP/CONDENSATE TRAY ALL LOUVERS, LOUVER HARNESSS AND LOUVER MOTORS
[8] In Stock
RLD436A005B
FLAP(U)
Notes: Upper
[9] In Stock
RLD436A006C
FLAP(L)
Notes: LOWER HORIZONTAL FLAP
[10] Contact
RLD129A010
PLATE,CONNECTING(R)
Contact
[10-11] In Stock
RLD436A003
LOUVER ASSY (R )
Notes: INCLUDES 7x LOUVER BLADES AND A CONNECTING PLATE - RIGHT SIDE/ LENGTH 56CM Show Image
RLD436A003
[11] In Stock
RLD436A007
LOUVER
Notes: SOLD INDIVIDUALLY Show Image
RLD436A007
[12] Contact
RLD129A011
PLATE,CONNECTING(L)
Contact
[12-13] In Stock
RLD436A004
LOUVER ASSY(L)
Notes: INCLUDES 7x LOUVER BLADES AND A CONNECTING PLATE - LEFT SIDE
[13] In Stock
RLD436A007
LOUVER
Notes: SOLD INDIVIDUALLY Show Image
RLD436A007
[14] In Stock
RLD129A014A
BRACKET,MOTOR(R)
[14-19] In Stock
RLD129A012A
BRACKET ASSY(R)
RLD129A012A
[15] In Stock
RLB144A005
CRANK(C)
Notes: LENGTH 2CM Show Image
RLB144A005
[16] In Stock
SSA512T158
MOTOR STEPPING
Notes: FOR FLAP Show Image
SSA512T158
[17] In Stock
SSA512T158
MOTOR STEPPING
Notes: FOR FLAP Show Image
SSA512T158
[18] In Stock
RSA504A031
HARNESS ASSY
Notes: FOR FLAP MOTOR, WIRING HARNESS FOR HORIZONTAL UP/DOWN STEPPING MOTOR
[19] In Stock
RSA504A031A
HARNESS ASSY
Notes: FOR LOUVER MOTOR(RIGHT), FOR RIGHT LOUVER MOTOR(RIGHT) Show Image
RSA504A031A
[20] In Stock
RLD129A015
BRACKET,MOTOR(L)
RLD129A015
[20-23] In Stock
RLD129A013
BRACKET ASSY(L)
Notes: INCLUDES PLASTIC HOUSING, CRANK & LOUVER MOTOR Show Image
RLD129A013
[21] In Stock
RLB144A005
CRANK(C)
Notes: LENGTH 2CM Show Image
RLB144A005
[22] In Stock
SSA512T158
MOTOR STEPPING
Notes: FOR FLAP Show Image
SSA512T158
[23] In Stock
RSA504A031C
HARNESS ASSY
Notes: FOR LOUVER MOTOR(LEFT), WIRING HARNESS FOR LEFT SIDE LOUVER MOTOR Show Image
RSA504A031C
[24] In Stock
RLD144A002
LINK
Notes: LENGTH 5CM Show Image
RLD144A002
[24-26] In Stock
RLD144A001A
LINK ASSY
Notes: LENGTH 7.5CM Show Image
RLD144A001A
[25] In Stock
RLD144A003
CRANK(U)
RLD144A003
[26] In Stock
RLD144A004A
CRANK(L)
RLD144A004A
[27] In Stock
SSA423A102A
HOSE,DRAIN
[28] In Stock
SSA326A047
PLUG
Notes: Plug for condensate/drain tray.
[29] In Stock
RLD129A021
SHAFT
Notes: secures horizontal up/down flaps onto indoor head unit - SOLD INDIVIDUALLY Show Image
RLD129A021
[30] Out of Stock
RLD111A001C
BASE ASSY
[31] In Stock
RLD129A001
CASE,MOTOR(U)
[32] In Stock
RLD129A018
CASE ASSY(L)
[33] In Stock
SSA431G052
IMPELLER
Notes: FAN BARREL / FAN SCROLL
[34] In Stock
SSA923C136
BEARING, PLANE
Notes: END BEARING Show Image
SSA923C136
[35] In Stock
SSA512T099A
MOTOR,DC
Notes: FOR IMPELLER, INDOOR FAN MOTOR-INCLUDES WIRING HARNESS Show Image
SSA512T099A
[36] In Stock
RLD116A001B
BRACKET,CONTROL
[37] In Stock
RLD032A001
PLATE,INSTALLATION
[38] In Stock
RLD132A001B
LID (R)
Notes: RIGHT SIDE LID Show Image
RLD132A001B
[39] In Stock
RLD132A002B
LID(L)
Notes: LEFT SIDE LID Show Image
RLD132A002B
[40] In Stock
SSA913A007
SCREW
Notes: 4X12, 1pc ONLY Show Image
SSA913A007
SKU: SRK24YRA-W PANEL AND FAN ASSY Category:
