FDE45KXE6 CONTROL AND PARTS SET

FDE45KXE6 CONTROL AND PARTS SET

Parts List

Key:
Instock.
Nilstock.
Contact MRE.

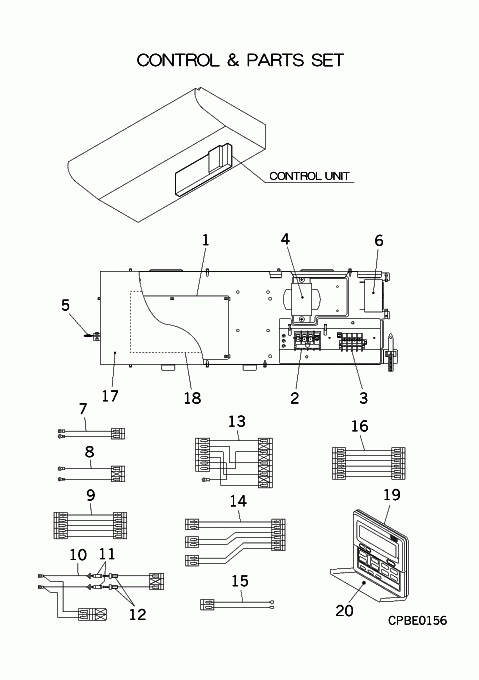

Check the parts position number [ ] matching with the drawing. Login to view prices.

[1] Contact
PJA505A193ZF
PWB ASSY
Contact
[1-16] Contact
PFA501A616AF
Contact
[2] In Stock
SSA561B702C
BLOCK,TERMINAL
Notes: TB1
[3] In Stock
SSA561B720A
BLOCK,TERMINAL
Notes: TB2 Show Image
SSA561B720A
[4] In Stock
SSA554A487
TRANSFORMER
Notes: TR Show Image
SSA554A487
[5] In Stock
PSA551A008A
SENSOR ASSY
Notes: THI-A Show Image
PSA551A008A
[6] In Stock
SSA552A089A
CAPACITOR
Notes: CFI 2MF 400VAC Show Image
SSA552A089A
[7] Contact
PJF504A010B
WIRING(TB,AB)
Contact
Notes: TB2 A,TB2 B-CNK1 PWB
[8] In Stock
PJF504A006
WIRING(TB,XY)
Notes: TB2 X,TB2 Y-CNB PWB, Control PWB to Terminal Block
[9] Contact
PFA504A612
WIRING(LM)
Contact
Notes: CNJ2-CNJ1 PWB, CNJ2 LM- CNJ1 PWB
[10-12] Contact
PFA504A618B
WIRING(TB,POWER)
Contact
[11] In Stock
SSA564A116G
FUSE(CURRENT)
Notes: 3.15A, 3.15 AMP FUSE Show Image
SSA564A116G
[12] In Stock
RWC564B002
HOLDER,FUSE
RWC564B002
[13] Contact
PFA504A614Z
WIRING(FM)
Contact
[14] In Stock
PFA504A615
WIRING(THI-R)
Notes: CNN3,CNN4,CNN5-CNN PWB
[15] Contact
PFA504A616
HARNESS(CF)
Contact
Notes: CNFI-CFI,CFI
[16] Contact
PFA504A619
WIRING(EEV)
Contact
Notes: CNA2 EEV-CNA PWB
[17-18] Contact
PFA142A601J
LID ASSY,CONTROL B
Contact
[18] Contact
PFA011G608
LABEL,WIRING
Contact
[19-20] Contact
PJA502A800BC
CONTROL ASSY,REMOTE
Contact
Substitute: RC-E5 Notes: RC-E3, "RC-E5" SALES ITEM, REPLACES RC-E3 AND RC-E4
[20] Contact
PJA129A708
COVER Z
Contact
[21] Contact
PFA011F631B
Contact
SKU: FDE45KXE6 CONTROL AND PARTS SET Category:
